一、反井鉆機介紹

     LM系列反井鉆機是為改變我國煤礦暗井施工廣為采用的吊罐與人工施工的落后技術而研究設計的一種高效鉆井設備，用戶可根據鉆孔直徑和深度選用。反井鉆機不僅能鉆煤礦井下煤倉通風井、各種暗井、付井外，還被廣泛應用于冶金、化工等礦山在巖層中鉆、擴作用。近幾年更在水電建設行業發揮著重要作用。

    LM系列反井鉆機采用全液壓驅動，機型新穎、結構緊湊、機械化程度高，運輸方便、操作簡單、能滿足在防爆要求的環境下作業，鉆機適應性強，可滿足礦山不同地質條件的施工要求可大幅度提高建井速度，且施工安全、成孔質量高，施工成本低的特點。

   “反井鉆機以正向鉆出導孔后反向擴孔方式進行作業”這是它區別于其它類型鉆機最本質的特征。

二、LM系列反井鉆機優點：

1、鉆機的推、拉力，旋轉扭矩，轉速等主要參數設計合理，鉆井工藝簡單，能滿足不同地質條件下以及多種孔徑的施工要求；

2、采用全液壓驅動，結構緊湊、重量輕、功率省；

3、 主機安裝運輸以及調整全部機械化、簡單省力、迅速安全，不需要輔助設備；

4、 主機液壓系統簡單可靠，操作容易，大部分液壓元件采用國標系列的名牌元件，維修更換方便；

5、鉆井工序?qū)崿F(xiàn)機械化作業，操作簡單、安全，改善了勞動條件，減輕了勞動強度；

6、鉆桿絲扣采用API國際通用標準、安全可靠、互換性好、壽命長，裝卸鉆具工藝合理、輔助時間短，鉆機配有開孔鉆桿和特制的穩定鉆桿，能有效地防止井孔偏斜；

7、 鉆機適用性強，可在較復雜的地質條件下施工；

8、鉆機是防爆型的，適用于各級有可燃?xì)怏w的環境；

9、鉆機效率高，成井速度塊，質量好。

三、反井鉆機的主要用途及適用范圍:

1.主要用途

    反井鉆機是鉆鑿暗井（礦倉、通風孔、水電系統壓力管道、電纜設備井等）工程的高效設備。產品已先后在煤礦、金屬礦山、水利水電工程等領域得到廣泛地應用，深受廣大用戶的好評，取得了良好的經濟效益和社會效益。

2.適用范圍

2.1運用的地質條件范圍廣：

     反井鉆機適用于硬質f3—f12的各種巖石，對于特硬巖石f12（抗壓強度1200kg/cm2）可專門訂做特制擴孔器以滿足破碎巖石。

2.2適用于多種孔徑，深度和斜度：

反井鉆機潛在能力大，安全系數高、能適用于不同孔徑和深度以及60°—90°斜度的建井工程。

3.使用環境條件

反井鉆機是在兩個工作水平之間鉆鑿井筒的施工設備。

兩個工作水平簡稱上水平和下水平。鉆機施工的工作場地在上水平，可以是巷道或峒室，也可以是露天，稱之為工作點；鉆機施工成井的透點在下水平，一般是巷道或峒室，稱之為透點。

鉆機是防爆型的，適用于各種有防爆要求的工作地點。（如各級瓦斯礦）

4.工作條件

    工作條件分為工作點要求和透點要求。

4.1 工作點要求

  工作點場地的要求能滿足鉆機主機工作尺寸要求（詳見反井鉆機主要技術參數表），以及擺放其他輔助設備的場地條件。

通往工作點的運輸?shù)缆窇?yīng)滿足鉆機主機運輸尺寸要求（詳見反井鉆機主要技術參數表）。

工作點場地應設有供鉆機使用的動力電源，水源等。

4.2鉆機透點場地條件要求

通往鉆機工作透點的運輸?shù)缆窇?yīng)滿足擴孔鉆具運輸尺寸要求（詳見反井鉆機主要技術參數表）。

透點處應設有排水溝。

透點處的場地可以使用能將擴孔產生的巖渣順利排出到指定渣石場的清理設備。

5.對環境及能源的影響

鉆機所使用的能源為電力能源，不會對環境造成破壞。

鉆機工作過程所使用的洗井液即清水或泥漿符合國家環保標準的要求。

鉆機工作過程所使用的冷卻水和洗井液均為循環使用，不會浪費。

6.安全

反井鉆機所使用的原料、標準件和外購件均符合有關國家標準和行業標準規定，外購件有合格證。

反井鉆機所使用的全部電器設備均符合GB3836.1、GB3836.4的規定,并附有合格證書.

四、反井鉆機工藝圖：

1、反井鉆機豎井施工工藝簡易圖

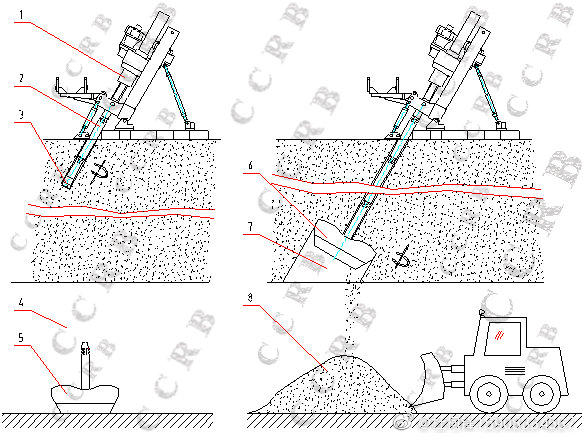

2、反井鉆機斜井施工工藝簡易圖

1、動力頭 2、鉆桿 3、開孔鉆頭 4、下平洞 5、待接擴孔器 6、工作擴孔器 7、擴孔形成筒井 8、擴孔落下巖渣
